Extrator de famílias [Revit]

Plugin para extrair famílias de um projeto existente, rápido e facilmente.

Disponível para versões a partir de Revit 2023. Para WINDOWS.

Instalação/Remoção:

• • Instalação: após download do arquivo ZIP, extraia o arquivo executável de instalação (.EXE) e abra-o;
  • A instalação em si é bem simples e rápida, basta dar sequência nas etapas de instalação que ela será realizada rapidamente;
  • Ao abrir o Revit, na versão escolhida, o programa irá detectar o plugin, você pode aceitar sempre, ou a cada vez instância nova em que o Revit é aberto.

Como usar:

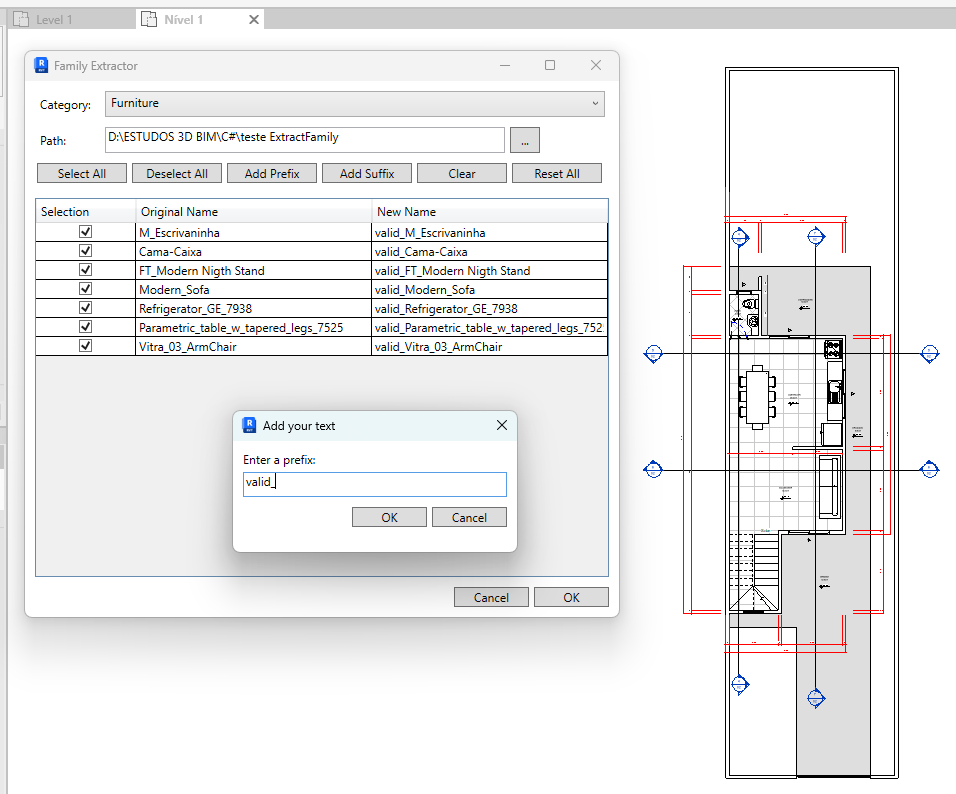

• • Vá no menu Kilobim >> Family Extractor;
  • Na janela seguinte, defina primeiramente a categoria de família (“Category”) que deseja extrair;
  • Em Path, no botão “….” você define o caminho onde serão gravadas as famílias;
  • Em seguida, vai aparecer a lista das famílias detectadas (coluna do meio – “Original name”), e do lado direito é possível atribuir novos nomes a elas (“New name”);
  • Clicando em Ok as famílias serão exportadas.
  • O vídeo abaixo mostra de forma simples como funciona.

Botões:

• • • Select all: seleciona todas as famílias detectadas;
    • Desselect all: desseleciona todas as famílias detectadas;
    • Add prefix: adicionar prefixo nas famílias selecionadas;
    • Add sufix: adicionar sufixo nas famílias selecionadas;
    • Clear: limpa os nomes das famílias selecionadas;
    • Reset all: redefine o nome de todas famílias listadas para a situação original.

Veja o vídeo abaixo com maiores detalhes:
